產品外形：

開口尺寸：151mm×151mm
基本功能
本產品專用于無功補償成套裝置在總電容開關柜下同時實現對一到五組電容器組的保護。每組電容器有一路零序電壓保護。還有一路用于系統電壓的過壓和欠壓保護。每路電容器組有兩對故障輸出接點，一組接點用于切除故障電容器，另外一組接點提供給無功補償控制器，以便控制器停止對故障電容的自動控制。
還有一套總信號繼電器輸出，任何一路電容出現超限故障，都會啟動信號繼電器出口并發出報警聲。通過按面板的“退出”鍵解除故障。
界面顯示
可以實時顯示各路繼電器的輸入數據。全中文菜單方便設置參數。設置的數據不受停電的影響。
故障查詢
可以瀏覽查詢啟動保護時的電流或電壓數值，便于分析故障原因。
通信接口
具有RS485通信接口。可實現遠方查詢故障的需要。

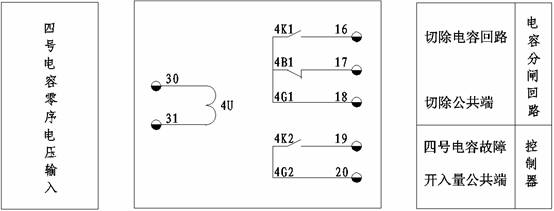

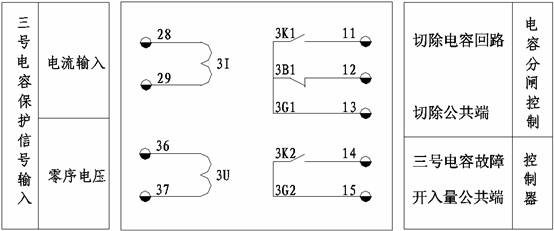

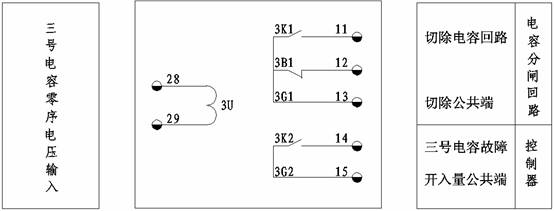

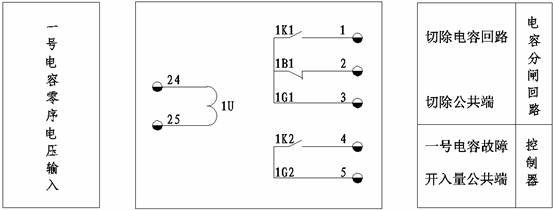

接口原理圖
|
