DWK3-110TC1 調壓式無功補償控制器適用于控制一組調壓式電容器，可以自動或固定檢測一到兩段的無功信號。
顯示功能

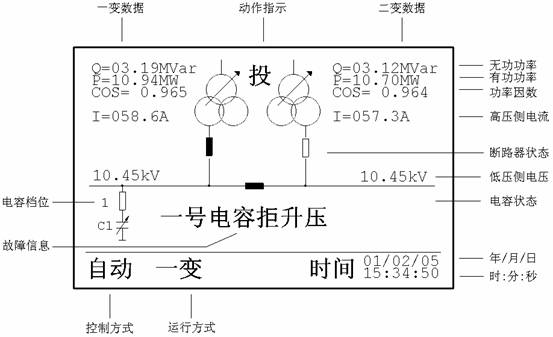

- 可分別顯示兩臺主變的電壓、電流、功率因數、無功功率、有功功率。
- 顯示控制方式、調容變壓器的檔位、電容器分合狀態和可投入運行的電容器組。調壓式電容和固定電容有不同符號顯示，還可以顯示自動停運的故障電容。
- 顯示各高壓斷路器的通斷狀態和主變運行方式。
- 顯示電容器調節時增減容量動作提示。
- 顯示日期、時間。
安全可靠
- 沒有“復位”鍵。優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，徹底杜絕了“死機”現象。
- 無安全后顧之憂。獨有的“硬件電路故障保護電路”，確保控制器內任意電路損壞后或“死機”瞬間都不會引發輸出誤動作。
- 極高的抗干擾能力。所有的對外接線端子均可承受上千伏的電壓沖擊而不影響正常工作。
方便操作
- “傻瓜機”的設計風格，簡單、實用的個性。出現問題時自動退出故障設備。
- 大屏幕液晶顯示器、中文顯示、圖形界面和菜單操作和設置，還有方便用戶使用的快捷鍵。設置的參數永久保存，不受停電影響。
通用面廣,適應性強
- 可以定義是否在最低電壓檔投切電容開關柜；
- 可以定義調壓變壓器的檔位類型是等容量不等電壓控制還是等電壓不等容控制。我公司強烈建議調容變壓器的電壓分檔按照無功容量與電壓的平方成線性的關系保證最低檔和最高檔之間的無功容量變化是相同的，避免了各檔之間電壓變化相同，無功嚴重不同的情況，使得調節效果更理想；
- 可以定義調壓變壓器1檔是最低電壓還是最高電壓。適應變壓器廠針對調變制作的習慣性錯誤；
- 主變可以分列、并列、單臺方式運行。控制器能夠自動跟蹤運行方式的變化并正確檢測無功量；
- 控制器具有自動控制、手動操作和配合控制屏手動及檢修操作，控制器有遠方接點控制方式和通訊控制方式。
- 通過菜單選擇控制6Kv、10Kv、35Kv、66Kv、110Kv、220KV、330KV變電站。
適應無人值守站
- 適應變電站單段進線和兩段進線的情況，能用自動或手動方式適應變電站兩段母線的分列，并列和單列運行控制；
- 能判斷母線停電情況，自動切除電容并停止控制，供電后自動恢復電容運行；
- 對非嚴重性臨時異常，在故障消失后可自動恢復控制；
- 具有RS/232和RS/485通信接口，可靠實現遙測、遙信、遙調、遙控。通訊協議為 MODBUS-RTU。
電容控制算法先進
- 調節電容容量的時候，按照每個檔位的不同容量值完全按照無功量決定投切，不會出現投切震蕩；
- 控制器可以保證在一檔最低電壓時控制電容開關柜投入電容，在一檔時切除電容器。達到對電容容量的全部容量的控制。
保護和故障診斷
- 具有動態自檢功能，內部控制參數出錯等其它內部異常均可報警并閉鎖；
- 能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作；
- 因電容故障故障跳閘或手動切除電容后，控制器會自動把調容變壓器檔位調節到電壓最低檔，以保證總是在最低電壓投入電容；
- 出現拒調壓或拒投切故障，控制器閉鎖控制并報警；
- 具有調容變溫度故障、調容變壓力異常、本體重瓦斯、本體輕瓦斯故障、調壓機構瓦斯故障信號，可以自動切除電容并閉鎖控制；
- 當出現電網電壓出現過壓和欠壓（PT斷線）時，自動切除電容器并報警，閉鎖控制，故障消失后可自動恢復工作
- 在5分鐘內，對同一控制對象發出相反指令時，停止控制；
安裝維護方便
- 系統測試功能可現場觀測所有外部接入信號和通斷輸出接點，方便快速地安裝調試；
- 增益調節功能可使維護人員在控制器面板上用按鍵直接調節精度。
- 始終兼容的電路設計，可在線升級程序。進口可插拔式插座輸出保證接觸良好。
事件記錄
可記錄多個事件，記錄的內容不受停電影響，便于追憶運行和故障情況。
- 調容變的升壓、降壓動作以及日期、時間；
- 各組電容的投入、切除動作以及日期、時間；
- 各種異常報警事件以及日期、時間；
- 主變運行方式自動轉換動作以及日期、時間。
統計功能
- 當月和上月電壓合格率。
- 抄表日期、超上限率、下限率和超限時間長度、最大電壓值和最小值以及發生時間。
- 各主變和各電容器的本月動作次數、上月底動作次數、累計動作次數，以及各電容器本月的投運時間。
手動投切電容功能
- 控制器具有手動增容和減容功能；
- 可配合控制屏的手動投切按鈕, 以備裝置定檢時臨時使用。
|
